委托單位

Customer

檢測日期

Date for inspection

工件編號

Workpiece No

1-36

工藝卡編號

Process card No

JBZJPT-201612-001

執行標準

Standard of inspection

NB/T47013.5-2015

驗收級別

Acceptance levels

Ⅰ

檢測比例

Detection numbers

100%

材    質

Material of sample

SS316L

規  格

Spec

見續頁

see appendix

檢測時機

Detection time

焊后

After welding

焊條牌號

Electrode material

ER316L

表面狀態

Surface?condition

外觀檢查合格

Qualified

工件表面溫度

surface temperature

20℃

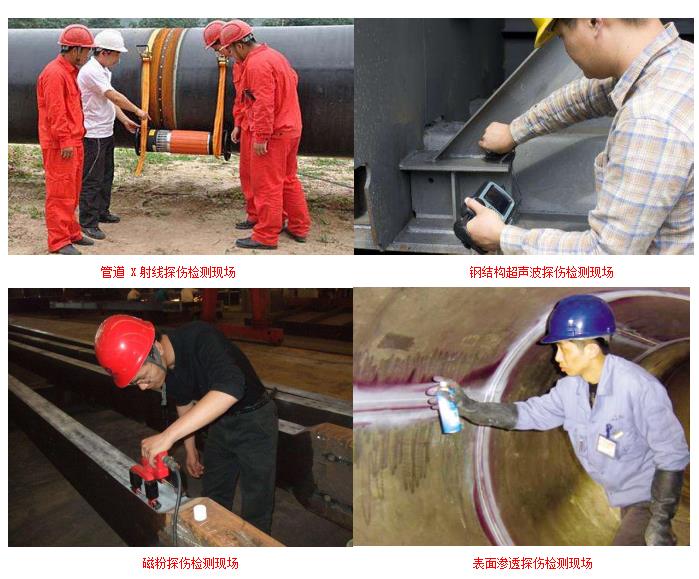

檢測方法

test method

ⅡC-d

檢測面

Detection surface

外表面

External surface

觀察方法

Observation method

目視

visual

試塊

Test block

B型試塊

Type B test block

對比試驗

contrast test

/

靈敏度等級

Sensitivity class

3級

class 3

滲透劑型號

Penetrant model

DPT-5

清洗劑型號

Detergent model

DPT-5

顯像劑型號

Developer model

DPT-5

滲透時間

Penetration time

10 min

干燥時間

Drying time

5 min

顯像時間

Developing time

10 min

可見光照度

Visible illuminance

≥1000lx

黑光照度

Black light illuminance

/

去除多余滲透劑

Remove excess penetrant

擦拭

wipe

檢測結論Test Summary：

   本報告對所委托焊縫進行滲透檢測，質量符合 NB/T47013.5-2015標準（I級）的要求，滿足產品合格級別II級要求，檢驗結論合格。

In this report, the welds entrusted by the entrusting party are subject to penetrant inspection, and the quality meets the requirements of NB/T47013.5-2015 standard (level I), the product qualification level II, and the inspection conclusion is qualified.

檢測人（資格）inspector：

年    月   日

審核人（資格）auditor：

年    月   日

無損檢測專用章NDT Special seal for inspection：

1.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

2.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

3.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

4.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

5.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

6.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

7.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

8.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

9.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

10.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

11.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

12.

3/4"

焊縫

weld

552.64

未發現相關缺陷顯示

No relevant defects found

Ⅰ

13.

1.5"

焊縫

weld

960.84

未發現相關缺陷顯示

No relevant defects found

Ⅰ

14.

1.5"

焊縫

weld

960.84

未發現相關缺陷顯示

No relevant defects found

Ⅰ

15.

1.5"

焊縫

weld

960.84

未發現相關缺陷顯示

No relevant defects found

Ⅰ
